Welcome to the Machine… PrimaLuna DiaLogue Premium Integrated Amplifier 2012 (part 2)


I promised to come back in detail what we have done to make a PrimaLuna DiaLogue Premium Integrated Amplifier out of the very well-known PrimaLuna DiaLogue Two.

Let me start with the last thing we added : the Offset Killer Circuit. The full circuit is built on a dedicate pc board positioned at the AC entrée for maximum effect.

Functionality:

The filter was designed by us many years ago to eliminate mains pollution, especially DC components coming from the mains. A small amount of DC on the mains, occurs a lot of hum in Toroidal transformers of High End Audio equipment. Specially in case of power amplifiers which use larger toroid transformers. The bigger the amp (and the transformer) the worse the hum might become.

(PS For your information and better understanding: The first time we used this filter was when we were dealing with a very annoying humming integrated amplifier. We also offered the board to be built in other products suffering from humming toroid transformers. Most recently we built a higher powered version of this circuit to make some top-of-the-bill humming mono amplifiers dead silent and best sounding).

Why add it to a product that is already known to be dead silent in every possible way? Just because we know AC is getting more polluted every day. So what we do now, might benefit you in the future: our desire to give you a “best level possible” sound quality, reliability, value. Now and in the years to come.

DC Killer:

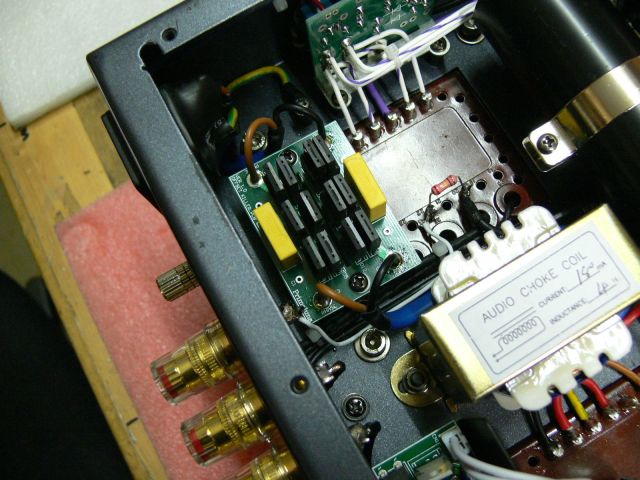

The DC Killer is designed around twelve fast switching diodes with soft recovery time, like the STTH8L06FP. This diode can handle 10Amps, with a recovery time of 105ns! They are also hermetically sealed in a plastic TO220FP case. Next to that the diodes are filtered with good quality capacitors. The full circuit is built on a dedicate pc board positioned at the AC entrée for maximum effect.

Next time I will highlight and describe another part of the design of the PrimaLuna DiaLogue Premium Integrated Amplifier.

About hermanvandendungen

Almost 40 years of being with and in the world of high-end audio equipment. As distributor of Krell, Sonus Faber, Cello, Conrad-Johnnson and many more, initiator of brands like Kiseki, Cogelco, AH!, PrimaLuna, Mystère and maybe more to follow.
This entry was posted in DiaLogue Premium and tagged , , , , , . Bookmark the permalink.

6 Responses to Welcome to the Machine… PrimaLuna DiaLogue Premium Integrated Amplifier 2012 (part 2)

  1. remaster1 says:

    Hallo Herman,
    Zou het ook mogelijk zijn om dat Offset Killer Circuit in te bouwen in een gewoone Prologe One van zo een 3 tal jaar oud ? Want dat is mijn pronkstuk en daar zou ik graag nog wat jaren met verder spelen , omdat ik daar zo gelukkig mee ben.
    Vriendelijke groeten,
    Jean-Pierre

    • hermanvandendungen says:

      Hi Jean-Pierre,

      Theoretisch wel. Praktisch weet ik niet of er plaats voor is. Daar zouden we een keer naar moeten kijken. Ik leg het hier even voor.

      Met vriendelijke groet,

      Herman van den Dungen
      DUROB AUDIO BV

      • remaster1 says:

        Hallo Herman,
        Heb je bovenstaande vraagstelling reeds eens kunnen voorlegen svp ???

        Met vriendelijke groet,

        Jean-Pierre.

        • hermanvandendungen says:

          Dag Jean-Pierre,

          Ben bang dat het offsetkiller circuit te groot is om er veilig bijgeplaatst te kunnen worden. Een alternatief is om eens een externe AH! OffsetKiller te proberen (daarop is het PrimaLuna circuit gebaseerd).

          Met vriendelijke groet,

          Herman van den Dungen

          • remaster1 says:

            Hallo Herman,

            Van harte bedankt voor de gedaane moeite. Ik zal met uw antwoord eens overleggen met men plaatselijke dealer. En we kunnen dan bekijken wat haalbaar is en of het de moeite is naar kwaliteits verbetering of levensduur van mijn toestel.

            Met vriendelijke groet,

            Jean-Pierre

  2. hermanvandendungen says:

    Hi Jean-Pierre,

    Theoretisch wel. Praktisch weet ik niet of er plaats voor is. Daar zouden we een keer naar moeten kijken. Ik leg het hier even voor.

    Met vriendelijke groet,

    Herman van den Dungen
    DUROB AUDIO BV
